作図のあれこれ

ポイント

plot

さて、前回では、純音等をプロットしました。
今回は、そのプロットに関して、もうちょっと詳しくやっていきます。

まずは、簡単なグラフを書いてみましょう。
以下のプログラムを書いてみてください。

function graphtest % %　グラフの表示 %　ｙ＝ｘのグラフ %　ｘの範囲は０から３０まで % % x = 0 : 30; % 横軸ｘの範囲を指定 y=x; plot(x,y); % ｘとｙで図を書く

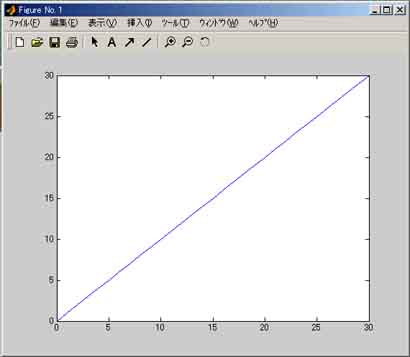

実行したら、下のようなｙ＝ｘのグラフが出てきます。

では、前回の引数の例にしたがって、少し拡張してみましょう。

プログラムを以下のように書き直して下さい。
変更個所は青字です。

function graphtest(a,b) % %　グラフの表示 %　ｙ＝ｘのグラフ %　ｘの範囲はコマンドから任意 % % x = a : b; y=x; plot(x,y);

保存が出来ましたら、以下のように実行してみて下さい。

>graphtest(0,30)

これで、さきほどと同じグラフが出来ると思います。
引数二つで、グラフの範囲を指定する事になりました。

しかし、これではｘとｙの値の関係が少し見難いですね。
次は図にグリッドを付けましょう。
さきほどのプログラムに青字の部分を追加しましょう。

function graphtest(a,b)

%
%　グラフの表示
%　ｙ＝ｘのグラフ
%　ｘの範囲はコマンドから任意
%　グリッド表示を追加
%
%

x = a : b;

y=x;

plot(x,y);
grid on;    % 図にグリッドを表示させる

保存したら、以下のように実行してみて下さい。

>graphtest(0,50)

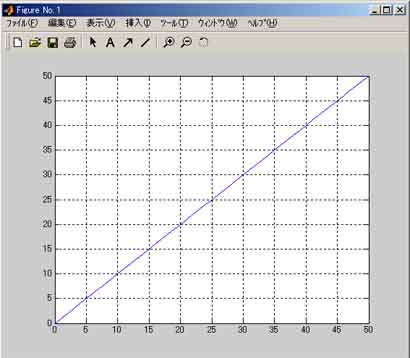

すると、以下のようにグリッドが付きます。

しっかりとグリッドが付いてるのがわかりますね。

次は、一つの図に複数のグラフを書いてみましょう。
以下のようにプログラムを書いてください。

function graphtest2(a,b)

%
%　複数のグラフの表示
%　ｙ＝ｘのグラフとｙ＝２ｘのグラフ
%　ｘの範囲はコマンドから任意
%
%

x = a : b;

y=x;
y2=2*x;

plot(x,y);
hold on;     % ホールドする
grid on;
plot(x,y2);

さて、以下のように実行してみて下さい。

>graphtest2(0,50)

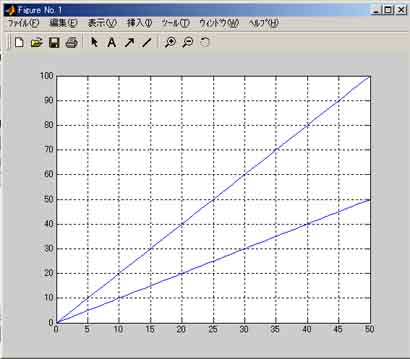

下のようなグラフが書けていると思います。

ちゃんと二つのグラフが書けていますよね。

しかし、二つのグラフの線の色が同じでは見難いですね。
そこで、今度は線の色を変えるようにプログラムを拡張しましょう。
変更箇所は青字です。

function graphtest2(a,b)

%
%　複数のグラフの表示
%　ｙ＝ｘのグラフとｙ＝２ｘのグラフ
%　ｘの範囲はコマンドから任意
%　線の色を変更
%

x = a : b;

y=x;
y2=2*x;


plot(x,y,'r');   % 赤色の線でプロット
hold on;
grid on;
plot(x,y2,'g');  % 緑色の線でプロット

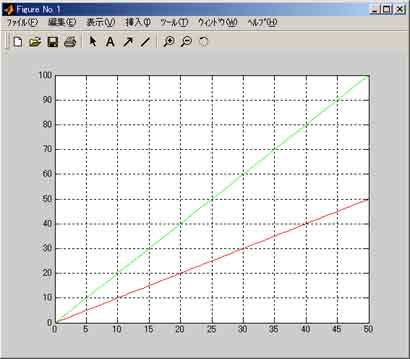

上手く書けましたか？ちゃんと色が変わりましたね。
しかし、これではどの色がどのグラフかわかりませんね。
という事で、さらに以下のようにプログラムを拡張しましょう。
ついでですから、ｘ軸とｙ軸のラベル。そして、グラフタイトルも付けましょう。
変更箇所は青字です。

function graphtest2(a,b)

%
%　複数のグラフの表示
%　ｙ＝ｘのグラフとｙ＝２ｘのグラフ
%　ｘの範囲はコマンドから任意
%　線の色を変更
%

x = a : b;

y=x;
y2=2*x;


plot(x,y,'r');
hold on;
grid on;
plot(x,y2,'g');

xlabel('x');               % ｘ軸のラベル付け
ylabel('y');               % ｙ軸のラベル付け
legend('y=x','y=2x');      % 線の名前付け
title('function graph');   % 図のタイトル表示

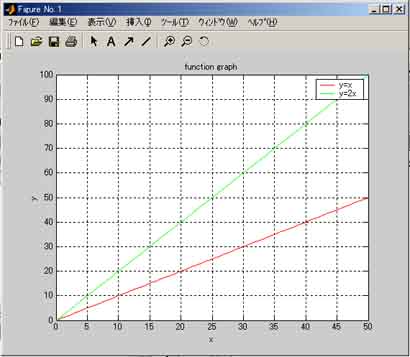

さてさて、実行すれば、以下のようにグラフが出てきます。

これで、作図に関しては、ほぼ完璧ですね。
